Prietoková jednotka DSK-18L

Podrobný popis

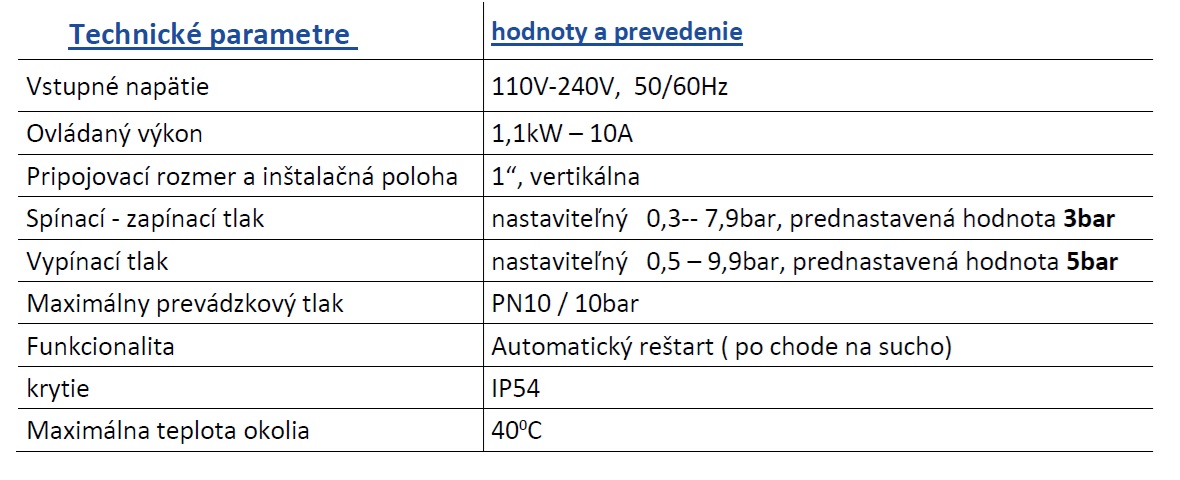

DSK-18L – MODE1 – prietoková jednotka s nastaviteľným zapínacím tlakom. MODE2 – tlakový spínač s nastaviteľným zapínacím a vypínacím tlakom. Obidva prevádzkové módy zároveň poskytujú ochranu pred chodom na sucho. 1“ pripojenie, 230V, 1,1kW, vertikálna inštalačná poloha.

Účel, použitie
  Prietoková jednotka DSK-18L slúži na ovládanie ponorných odstredivých čerpadiel, povrchových odstredivých čerpadiel a samo nasávacích čerpadiel s motorom na 230V a s výkonom motora do 1,1kW/10A. Prietoková jednotka DSK-18L je vybavená tlakovým senzorom, ktorý meria priebežne hodnotu tlaku v potrubí a zobrazuje ju na LCD displeji. Prietoková jednotka poskytuje ochranu pred chodom na sucho. V prípade poruchy sa zariadenie opakovane reštartuje. Na prietokovej jednotke DSK-18 je možné nastaviť hodnotu zapínacieho tlaku, vypínacieho tlaku a čas reštartu po poruche.
  Prietoková jednotka je vybavená funkciou automatickej ochrany pred nechceným únikom vody. Funguje za nasledovnej podmienky – pokiaľ prietoková jednotka zopne čerpadlo 15x po sebe na dobu kratšiu ako 3s na displeji sa objaví hlásenie „LEP“, ktorým varuje užívateľa pred možným problémom. Na chod zariadenia to ale vplyv nemá.
Prietoková jednotka je vybavená funkciou ochrany čerpadla (pred zamrznutím, „zalepením). . Funguje za nasledovnej podmienky – pokiaľ prietoková jednotka za viac ako 24h nezopla ani raz, prietoková jednotka DSK-18L zopne čerpadlo na krátku chvíľu a „pretočí ho“.
V prevádzkovom móde 1 nastane zopnutie čerpadla pri poklese tlaku pod nastavenú zapínaciu hodnotu tlaku a automatické vypnutie čerpadla v momente keď jednotku nepreteká žiadna voda teda čerpadlo dosiahne sa maximálny tlak.
  V prevádzkovom móde 2 funguje ako tlakový spínač s možnosťou nastavenie zapínacieho a vypínacieho tlaku v horeuvedených rozsahoch.

Funkcie:

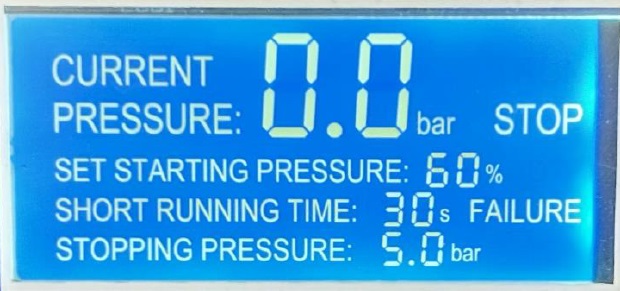

Prietoková jednotka DSK-18L disponuje displejom ,na ktorom sú zobrazené hodnoty :
- aktuálna hodnota tlaku „CURRENT PRESSURE“
- zapínací tlak (prednastavená je hodnota 60% z hodnoty vypínacieho tlaku) “STARTING PRESSURE“
- či je prietoková jednotka v chode „RUN“, či je prietoková jednotka stojí nepracuje „STOP“, alebo je v poruche svieti-bliká „FAILURE“ doba reštartu po chode na sucho (prednastavená hodnota 30s) „SHORT RUNNING TIME“
- vypínací tlak (prednastavená hodnota 5,0bar) „STOPPING PRESSURE“ - varovanie „LEP“ značí podozrenie na únik vody

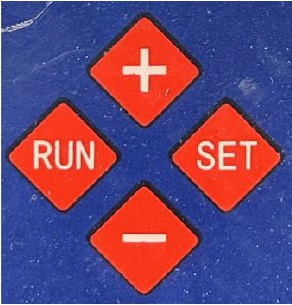

Prietoková jednotka disponuje tlačítkami :
- „RUN“ slúži na uvedenie do chodu po zastavení sa jednotky. Pokiaľ držíme stlačené tlačítko „RUN“ čerpadlo pobeží v „nútenom režime“ – slúži pri prvom štarte na odvzdušnenie.
- „SET“ slúži na nastavenie zapínacieho a vypínacieho tlaku a doby reštartu
- „+“ a „-„ slúžia na nastavenie požadovaných hodnôt.
