Automatická závlaha na plochu 17x17 m

Podrobný popis

Automatické zavlažovanie trávnika, nastavené na pozemok 289m2, 17x17 m, spotreba vody 1,7 m3/h -28,8 l/min, tlak 3,5 bar, 2 zóny

Vypracovali sme kompletné sady zariadení, ktoré vám umožnia lepšie pochopiť princíp automatického zavlažovania, jeho prevádzku a predpokladané náklady na systém. Ak sady zariadení uvedené na našej webovej stránke nezodpovedajú konfigurácii vášho trávnika, obráťte sa na našich špecialistov a my vám vypracujeme prispôsobený návrh automatického zavlažovania podľa vášho plánu.

Kompletná sada pre automatické zavlažovanie trávnika je navrhnutá na pokrytie plochy 17 × 17 metrov. Všetky trysky MP Rotator zo série s intenzitou zrážok 10 mm/h zabezpečujú rovnomerné zavlažovanie. Pri zmene uhla zavlažovania sa automaticky prispôsobí aj množstvo dodanej vody, takže nemusíte riešiť, ktorú trysku použiť. Stačí si vybrať správny model z ponuky a jednoducho nastaviť uhol podľa tvaru vášho trávnika.

Pre optimálne fungovanie systému pri ploche 17 × 17 m je potrebné, aby prívod vody s prietokom 1,7 m³ za hodinu (28,8 litrov/minútu) udržiaval pracovný tlak 3,5 baru.

Sada obsahuje schému zavlažovania a inštalácie, ktorá uľahčuje vizuálne pochopenie komponentov systému.

Automatická zavlažovacia sada pre trávnik obsahuje profesionálne zariadenia značky Hunter (USA), tlakové tvarovky od Irritec (Taliansko) a polietilénové potrubie vyrobené na Slovensku. S touto sadou si môžete ľahko zostaviť zavlažovací systém na vašom pozemku sami. Projekt závlahy je priložený v balíčku.

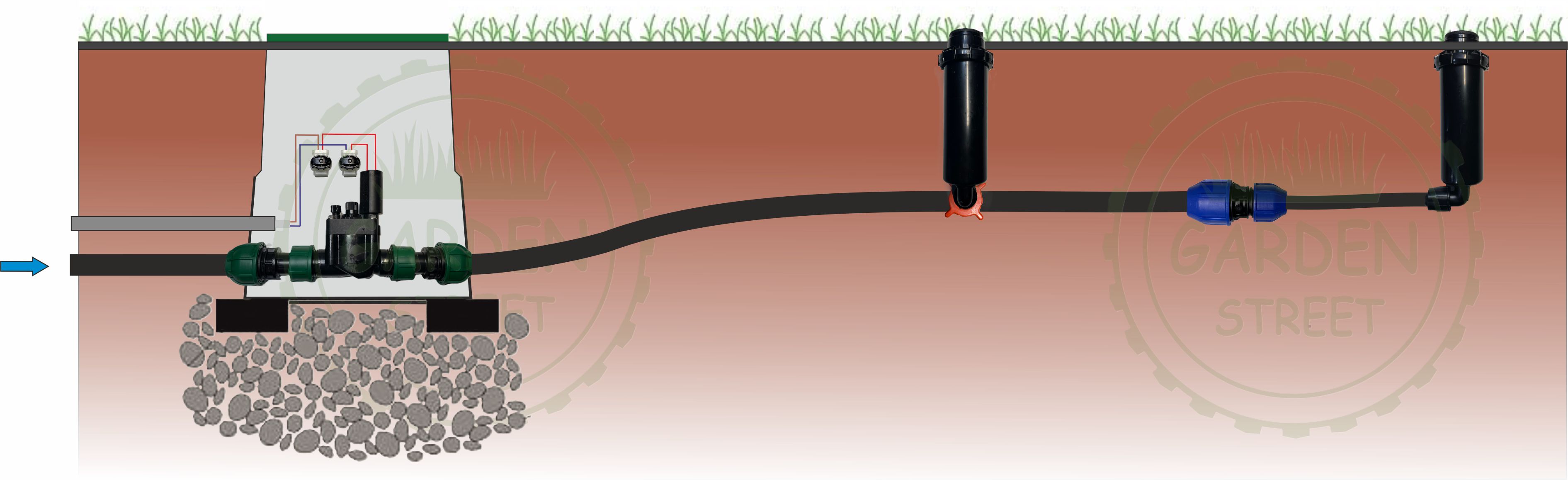

 Schéma inštalácie automatickej závlahy:

 Pokyny a popis súpravy:

S týmto vybavením môžete nainštalovať deväť kusov špičkových výsuvných postrekovačov Hunter MP Rotator, pripojiť ich k plastovému PE potrubiu s priemerom 25 mm a potrubie priviesť k elektromagnetickým ventilom 5 metrov od zavlažovanej oblasti. Ventil môže byť umiestnený aj v studni, technickej miestnosti alebo v špeciálnej šachte pre ventily. Všetky závitové spoje musia byť utesnené teflónovou páskou, ktorá je súčasťou súpravy, pričom na každý závit sa aplikuje 6 až 12 otáčok pásky.

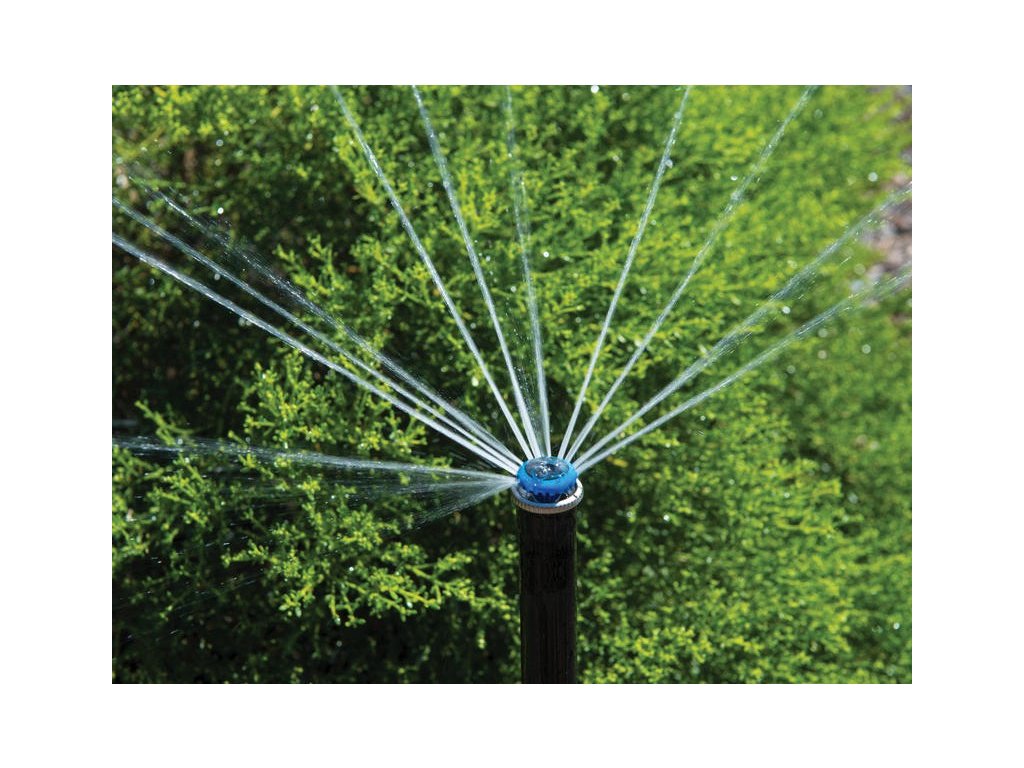

Na pripojenie elektromagnetického ventilu k riadiacej jednotke zavlažovania je potrebné použiť ovládací kábel. Na jeden elektroventil potrebujete dvojžilový kábel. Ale ak neskôr  chcete využiť celú kapacitu ovládača nainštalujte hneď päťžilový kábel pre štyri elektroventily. Dostupné sú aj riadiace jednotky určené na vonkajšie použitie. Programovateľný ovládací panel riadi zavlažovanie tým, že v nastavenom čase vyšle signál elektroventilu, ten sa otvorí a umožní prúdenie tlakovej vody do potrubia s postrekovačmi. Tlak vody následne vysunie postrekovače zo zeme. Tryska MP Rotator sa začne otáčať a rozprašovať vodu viacerými lúčmi podľa nastaveného uhla. Štandardné trysky MP Rotator (s rozsahom 90°–210°) majú z výroby prednastavený uhol 180°. V ponuke sú aj modely s rozsahom 210°–270°, 360° alebo pásové zavlažovače.

Súprava obsahuje dažďový senzor Hunter Rain Click s rýchlou odozvou, ktorý sa pripája k ovládaču zavlažovania a musí byť inštalovaný v otvorenej oblasti. Po akumulácii 2 mm zrážok senzor automaticky preruší naplánované zavlažovacie cykly. Keď senzor po daždi vyschne, zavlažovanie sa opäť aktivuje.

Ovládací panel Hunter X-Core 4i umožňuje riadenie štyroch nezávislých zavlažovacích zón, nastavenie až štyroch zavlažovacích štartov denne s maximálnou dĺžkou štyroch hodín a programovanie zavlažovania podľa konkrétnych dní. Tieto nastavenia je možné aplikovať na každý z troch nezávislých programov A, B, C. Regulátor Hunter X-Core 4i je vybavený energeticky nezávislou pamäťou, ktorá uchováva naprogramované intervaly aj pri výpadku elektrického prúdu. Na zachovanie aktuálneho dátumu a času počas výpadku je však potrebné použiť batériu.

Kábel k ovládacej jednotke nie je súčasťou balenia. Odmerajte si jeho dĺžku podľa potreby a objednajte samostatne.

Počas zimného obdobia sa systém prečisťuje vyfúkaním vzduchovým kompresorom, čím ho ochránite pred poškodením mrazom a zároveň sa eliminuje potreba ďalšej údržby.

Záručná doba na zariadenie je 2 roky.

Zapojenie riadiacej jednotky:

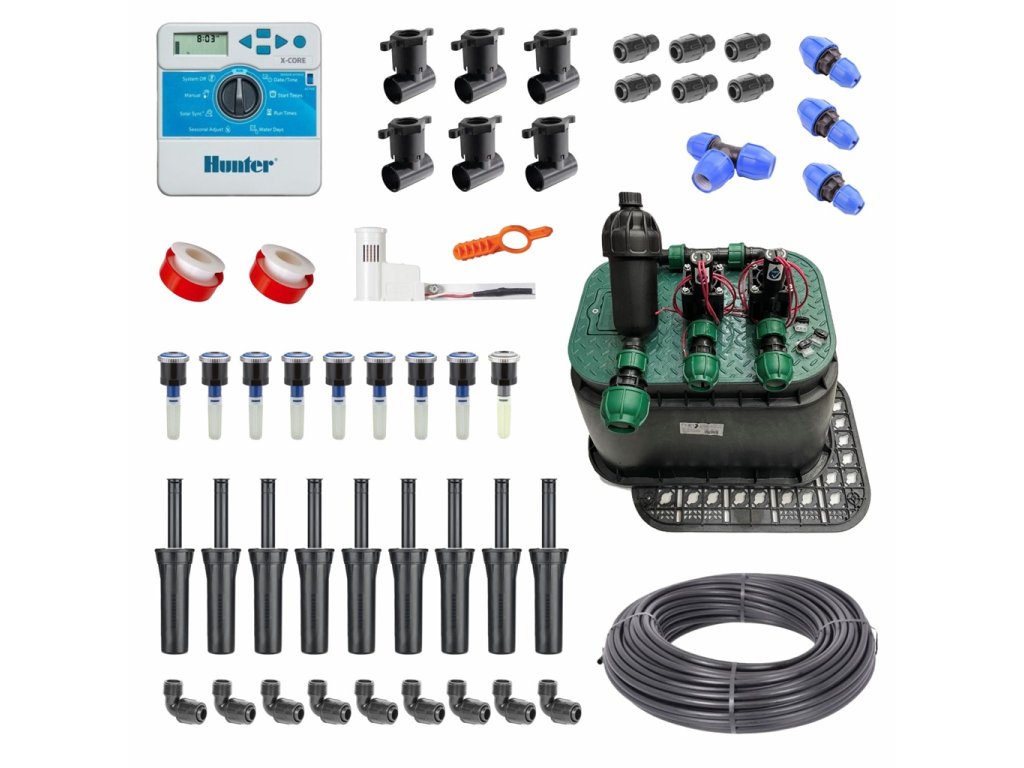

  Automatická súprava na zavlažovanie trávnika obsahuje:

1. Riadiaca jednotka XCORE 401i-E, 4 sekcie, vnút. model 1x
2. Dažďový senzor RAIN-CLIK, rýchla aktivácia 1x
3. SET STANDARD PGV 2 s filtrom 1x
4. Postrekovač Pro-Spray-04, bez trysky, výsuv 10cm 9x
5. Rotačná tryska Hunter MP Rotator 3000-90 9x
6. Nastavovací kľúč pre trysky MP Rotator 1x
7. Samonavrtávacia objímka 25mm x 1/2" F 6x
8. IT Spojka pre PE 20 x 1/2" M PN4 6x
9. IT Koleno pre PE 20 x 1/2" M PN4 9x
10. Spojka priama redukovaná 25x20mm 3x
11. T kus plastový 25mm  1x
12. Hadica LDPE 20 – užitková voda 6 bar, na metráž 5m
13. Hadica LDPE 25 – užitková voda 6 bar, na metráž 70m
14. Teflónová páska 12 x 0,076 x 10 2x
15. Vodotesný konektor 3M 3x

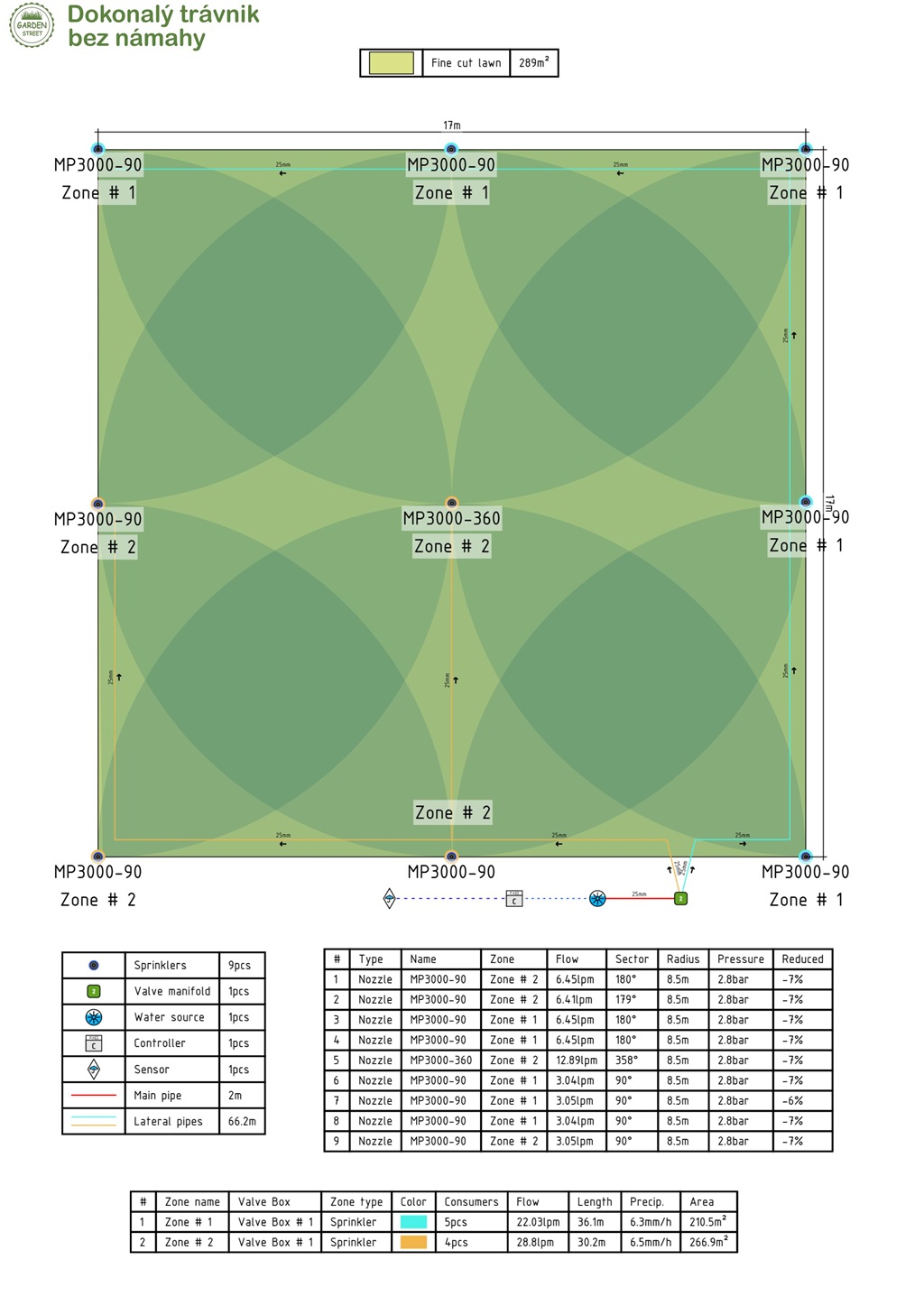

Projekt závlahovej súpravy:

Čerpadlo na závlahu trávnika:

Ak potrebujete aj čerpadlo k automatickej závlahe, môžete si vybrať z našej ponuky čerpadiel. V závislosti od zdroja vody - kopaná alebo vŕtaná studňa - odporúčame k tejto závlahe na 10x20m s prietokom 25 l/min pri tlaku 3,5 Bar nasledujúce čerpacie zostavy:

• SET 4SD 2/9 0,37kW 230V s prietokovou jednotkou - vrt do 10m
• SET 4SV 2/7 0,55 kW 230V s prietokovou jednotkou - kopaná studňa do 10m

 Ak máte hlbšiu studňu, chcete napojiť aj rodinný dom alebo máte iné otázky, kontaktujte nás radi Vám pomôžeme, alebo vyplňte náš formulár na výber čerpadla.

Ďalšie projekty závlah:

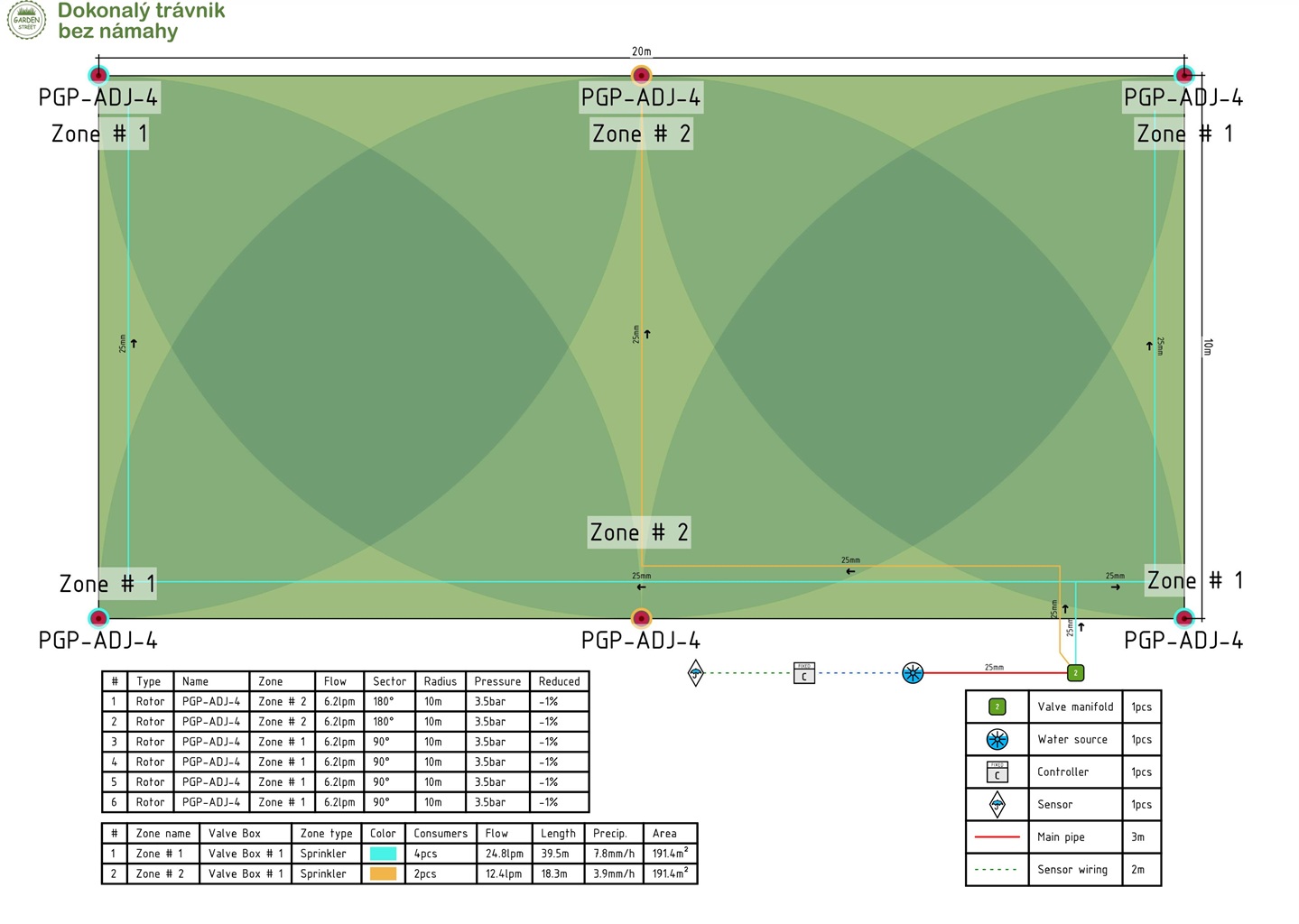

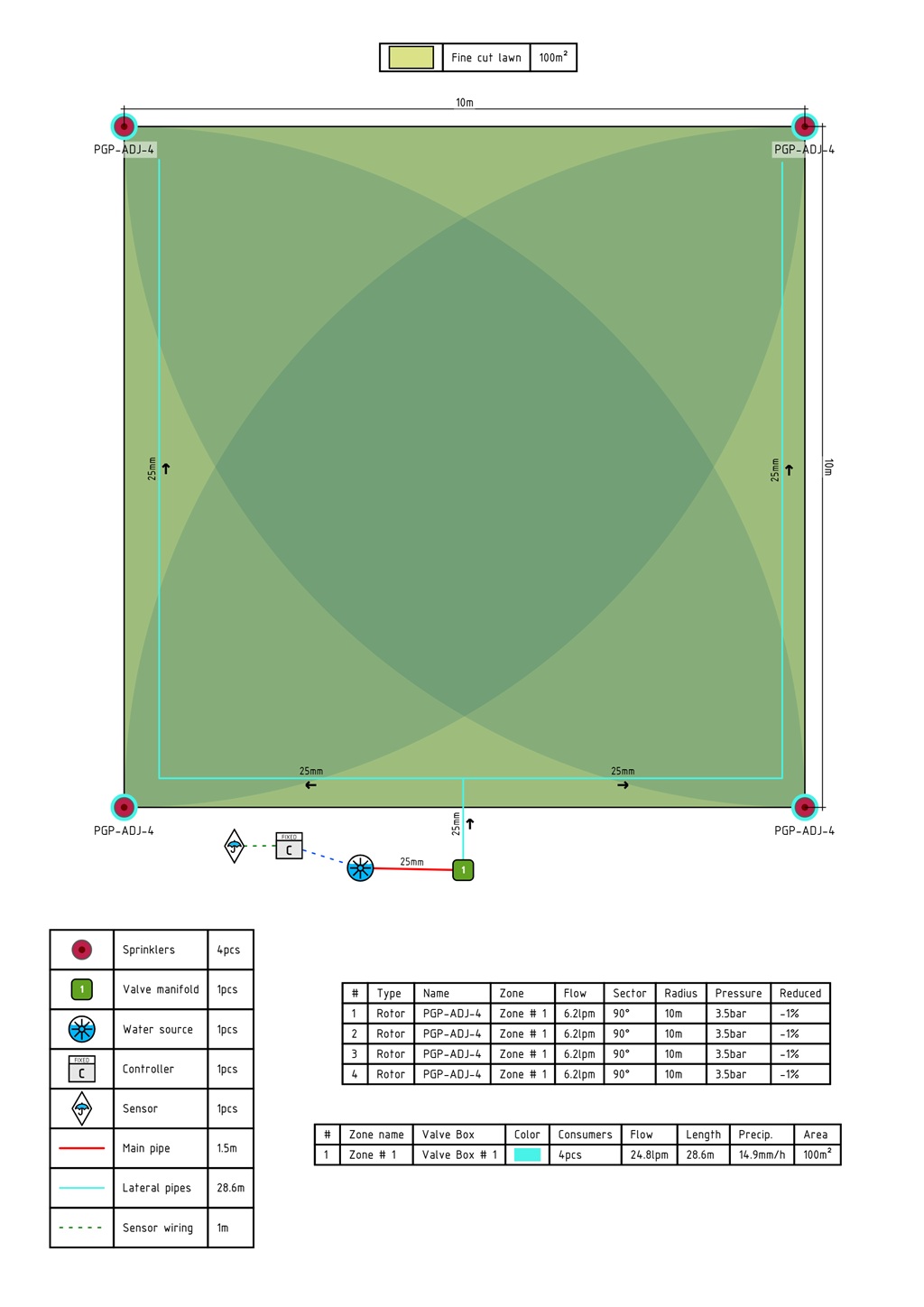

10 x 20 m	10 x 10 m
