Automatická závlaha na plochu 10x20 m

Podrobný popis

Automatické zavlažovanie trávnika, nastavené na pozemok 2 áre (200m2), 10x20 m, spotreba vody 1,5 m3/h, tlak 3,5 bar, 2 zóny

Vypracovali sme kompletné sady zariadení, ktoré vám umožnia lepšie pochopiť princíp automatického zavlažovania, jeho prevádzku a predpokladané náklady na systém. Ak sady zariadení uvedené na našej webovej stránke nezodpovedajú konfigurácii vášho trávnika, obráťte sa na našich špecialistov a my vám vypracujeme prispôsobený návrh automatického zavlažovania podľa vášho plánu.

 Kompletná sada pre automatické zavlažovanie trávnika je určená na zavlažovanie plochy 10 × 20 metrov. Pri výbere iných trysiek, ktoré sú dodané s postrekovačom, môžete dosiahnuť dosah od 8,5 až do 14,5 m. V tomto prípade sa zmení aj spotreba vody postrekovača, čo je potrebné prispôsobiť zdroju vody.

Pre optimálne fungovanie systému pri ploche 10 × 20 m je potrebné, aby prívod vody s prietokom 1,5 m³ za hodinu (24,8 litrov/minútu) udržiaval pracovný tlak 3,5 baru.

Sada obsahuje schému zavlažovania a inštalácie, ktorá uľahčuje vizuálne pochopenie komponentov systému.

Automatická zavlažovacia sada pre trávnik obsahuje profesionálne zariadenia značky Hunter (USA), tlakové tvarovky od Irritec (Taliansko) a polietilénové potrubie vyrobené na Slovensku. S touto sadou si môžete ľahko zostaviť zavlažovací systém na vašom pozemku sami. Projekt závlahy je priložený v balíčku.

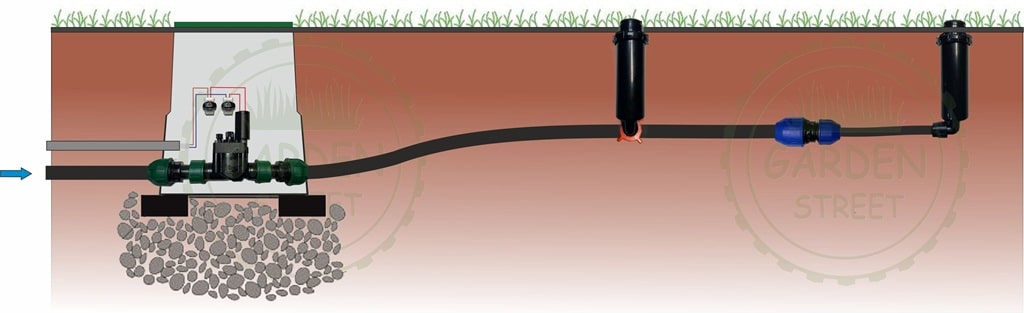

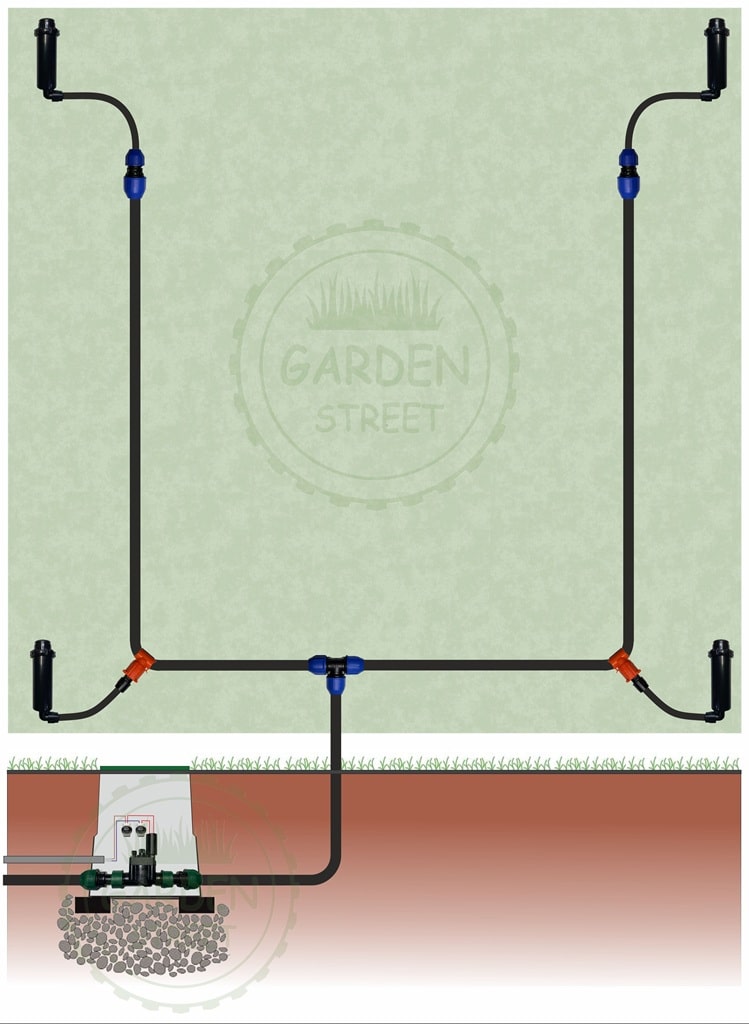

 Schéma inštalácie automatickej závlahy:

 Pokyny a popis súpravy:

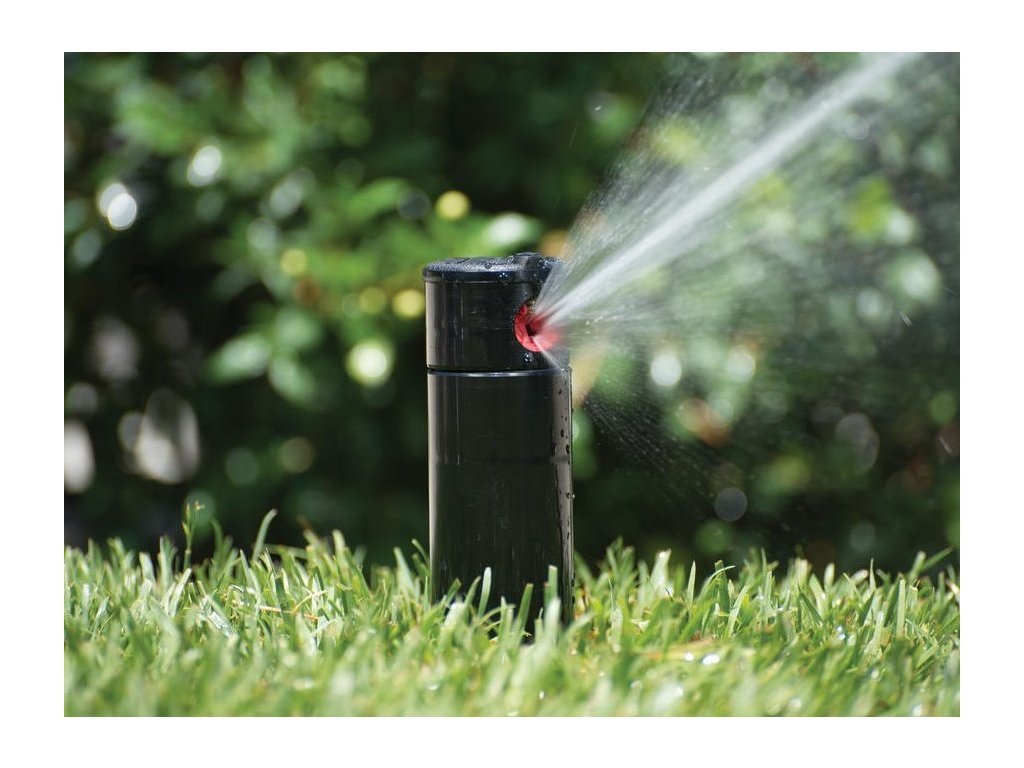

S týmto vybavením môžete nainštalovať šesť kusov špičkových výsuvných postrekovačov Hunter PGP-04-ADJ, pripojiť ich k plastovému PE potrubiu s priemerom 25 mm a potrubie priviesť k elektromagnetickým ventilom 5 metrov od zavlažovanej oblasti. Ventil môže byť umiestnený aj v studni, technickej miestnosti alebo v špeciálnej šachte pre ventily. Všetky závitové spoje musia byť utesnené teflónovou páskou, ktorá je súčasťou súpravy, pričom na každý závit sa aplikuje 6 až 12 otáčok pásky.

Na pripojenie elektromagnetického ventilu k interiérovému regulátoru zavlažovania je potrebné použiť ovládací kábel. Na jeden elektroventil potrebujete dvojžilový kábel. Ale ak neskôr  chcete využiť celú kapacitu ovládača nainštalujte hneď päťžilový kábel pre štyri elektroventily. Dostupné sú aj riadiace jednotky určené na vonkajšie použitie. Programovateľný ovládací panel riadi zavlažovanie tým, že v nastavenom čase vyšle signál elektroventilu, ktorý sa následne otvorí. Po jeho otvorení začne tlaková voda prúdiť do potrubia s postrekovačmi, ktoré sa vysunú zo zeme. Postrekovač sa následne otáča a rozprašuje vodu, pričom zavlažuje plochu jedným plynulo sa pohybujúcim prúdom, ktorý je poháňaný hydraulickým mechanizmom. Uhol otáčania zavlažovacieho prúdu je možné nastaviť v rozmedzí 40° až 360°.

Súprava obsahuje dažďový senzor Hunter Rain Click s rýchlou odozvou, ktorý sa pripája k ovládaču zavlažovania a musí byť inštalovaný v otvorenej oblasti. Po akumulácii 2 mm zrážok senzor automaticky preruší naplánované zavlažovacie cykly. Keď senzor po daždi vyschne, zavlažovanie sa opäť aktivuje.

Ovládací panel Hunter X-Core 4i umožňuje riadenie štyroch nezávislých zavlažovacích zón, nastavenie až štyroch zavlažovacích štartov denne s maximálnou dĺžkou štyroch hodín a programovanie zavlažovania podľa konkrétnych dní. Tieto nastavenia je možné aplikovať na každý z troch nezávislých programov A, B, C. Regulátor Hunter X-Core 4i je vybavený energeticky nezávislou pamäťou, ktorá uchováva naprogramované intervaly aj pri výpadku elektrického prúdu. Na zachovanie aktuálneho dátumu a času počas výpadku je však potrebné použiť batériu.

Kábel k ovládacej jednotke nie je súčasťou balenia. Odmerajte si jeho dĺžku podľa potreby a objednajte samostatne.

Počas zimného obdobia sa systém prečisťuje vyfúkaním vzduchovým kompresorom, čím ho ochránite pred poškodením mrazom a zároveň sa eliminuje potreba ďalšej údržby.

Záručná doba na zariadenie je 2 roky.

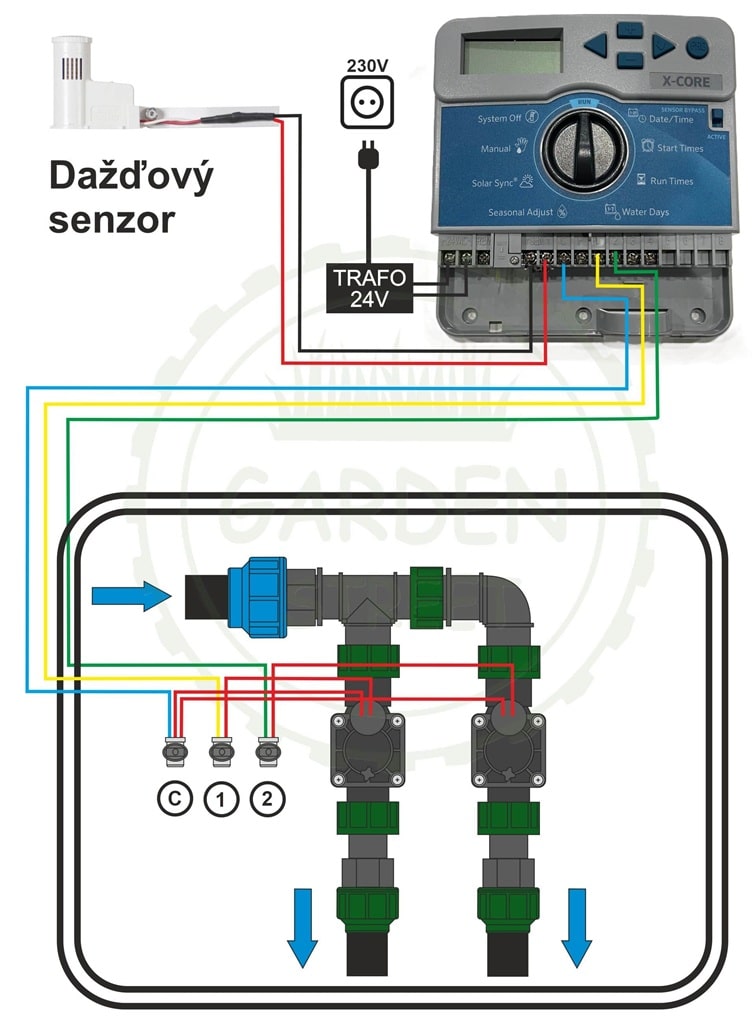

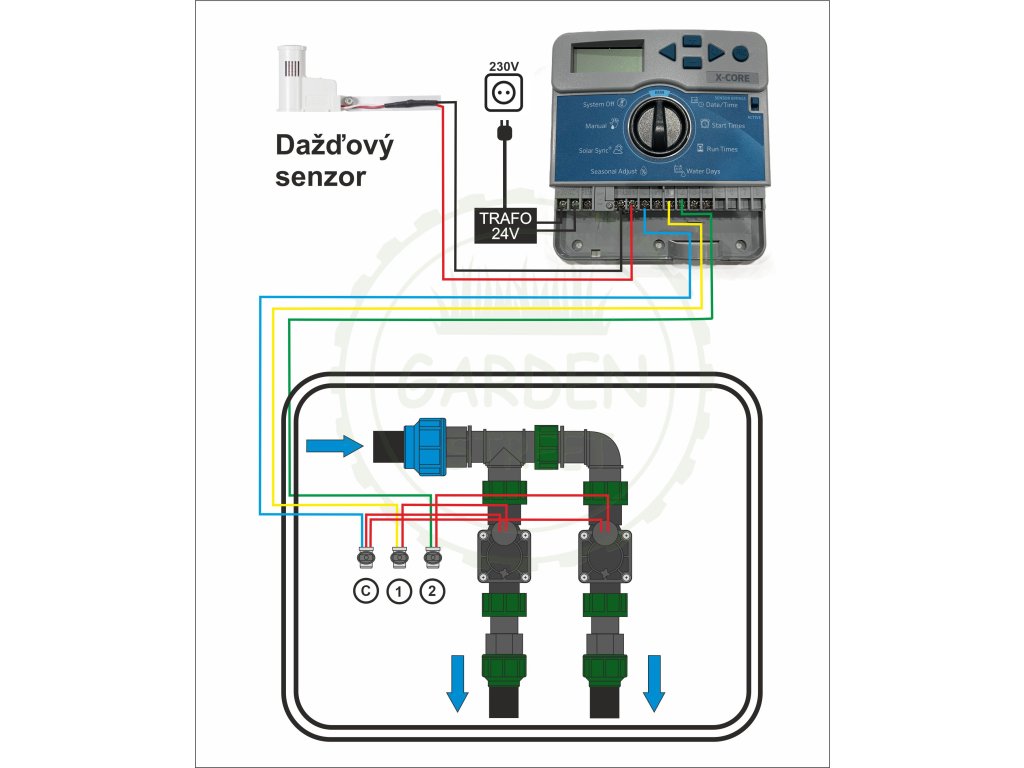

Zapojenie riadiacej jednotky:

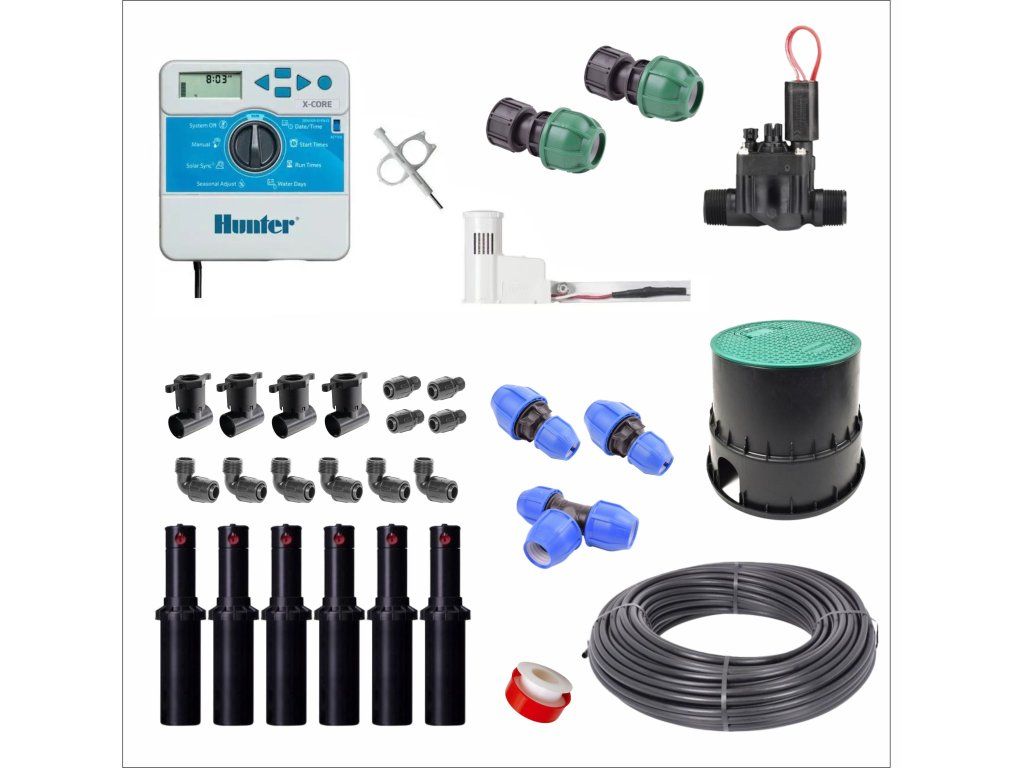

  Automatická súprava na zavlažovanie trávnika obsahuje:

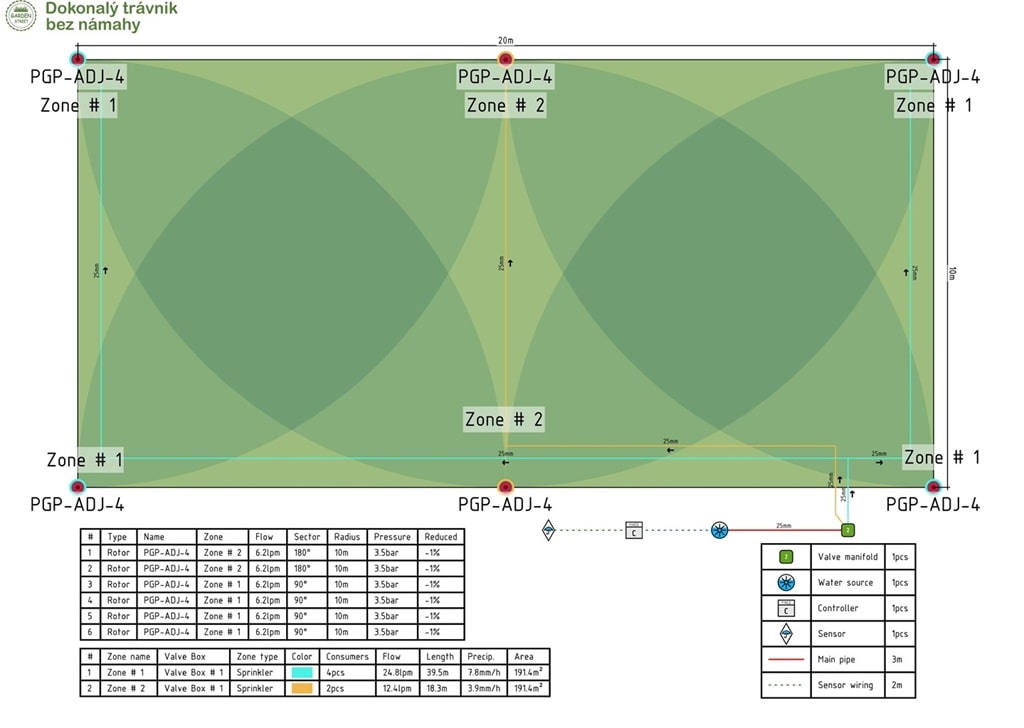

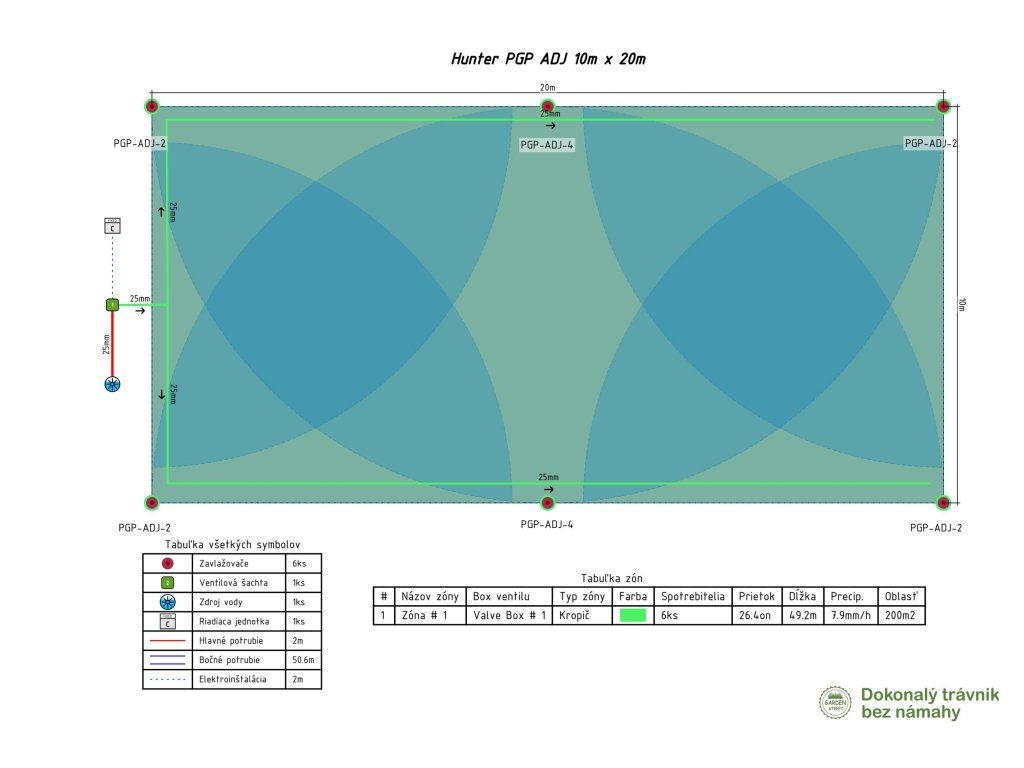

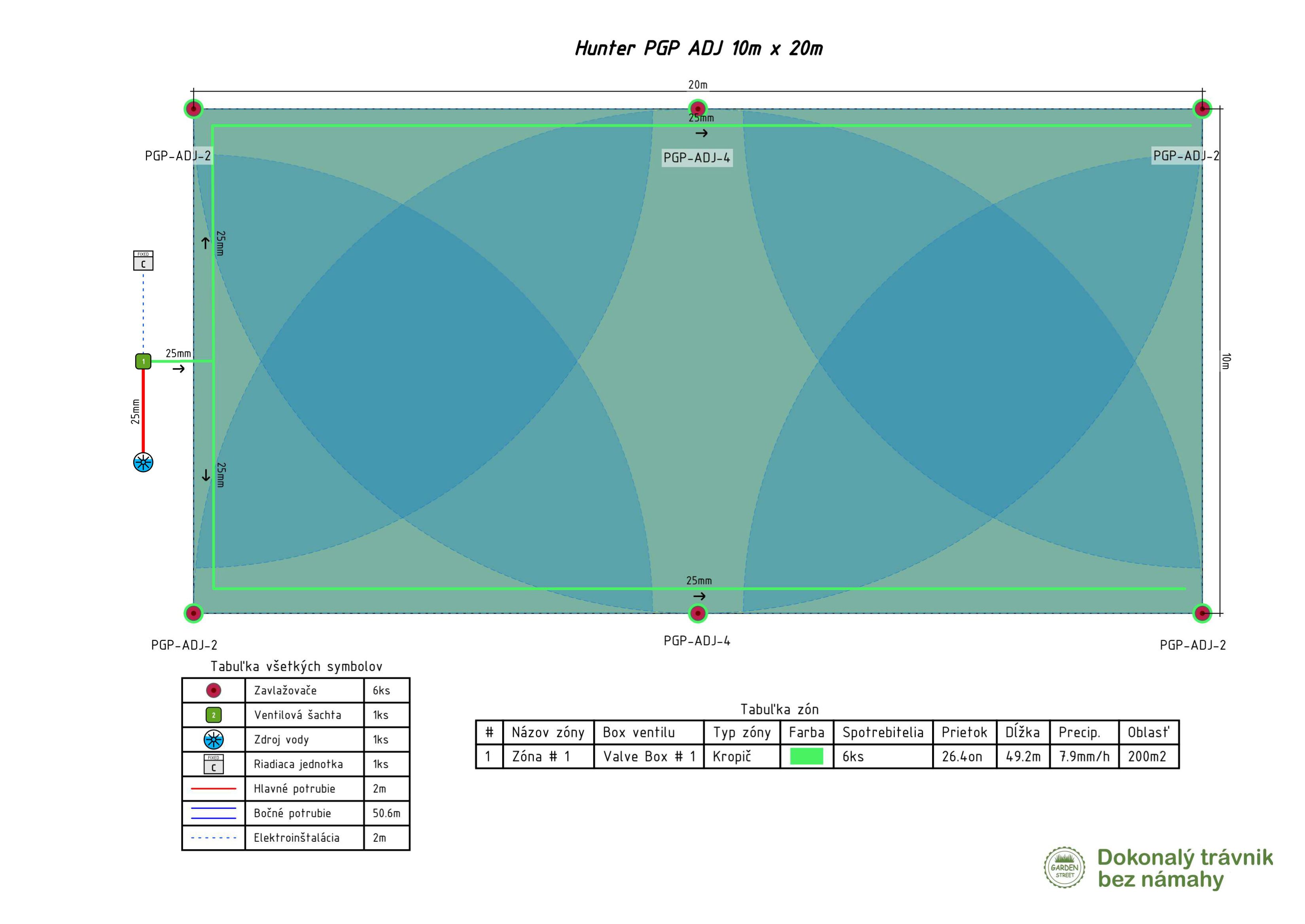

Projekt závlahovej súpravy:

Čerpadlo na závlahu trávnika:

Ak potrebujete aj čerpadlo k automatickej závlahe, môžete si vybrať z našej ponuky čerpadiel. V závislosti od zdroja vody - kopaná alebo vŕtaná studňa - odporúčame k tejto závlahe na 10x20m s prietokom 25 l/min pri tlaku 3,5 Bar nasledujúce čerpacie zostavy:

• SET 4SD 2/9 0,37kW 230V s prietokovou jednotkou - vrt do 10m
• SET 4SV 2/7 0,55 kW 230V s prietokovou jednotkou - kopaná studňa do 10m

 Ak máte hlbšiu studňu, chcete napojiť aj rodinný dom alebo máte iné otázky, kontaktujte nás radi Vám pomôžeme, alebo vyplňte náš formulár na výber čerpadla.
